Tuyau/tube/cylindre de fil de cale d'écran Johnson: Le guide ultime
Introduction
Écrans Johnson, aussi connu sous le nom écrans de fil de cale, sont un type de dispositif de filtration couramment utilisé dans diverses industries telles que le traitement de l'eau, pétrole et gaz, exploitation minière, et transformation des aliments. Ces écrans sont fabriqués en forme de V (coin) fils soudés aux tiges de support, formant une structure cylindrique ou plate. La conception unique des tamis en fil de cale permet une filtration efficace, haute résistance, et résistance au colmatage.
Dans ce guide, nous explorerons les différents types de Écrans Johnson, leur conception, applications, et les avantages de l'utilisation de la technologie du fil à coin. Nous fournirons également des tableaux détaillés pour vous aider à comprendre les spécifications et les critères de sélection des tuyaux métalliques à cale de tamis Johnson., tubes, et cylindres.
Qu'est-ce qu'un écran Johnson?
UN Écran Johnson est un type de tamis de filtration fabriqué à partir de fils en forme de coin soudés à des tiges de support. Les fils sont positionnés de manière à créer une ouverture continue, ce qui permet une filtration efficace tout en évitant le colmatage. Ces écrans sont couramment utilisés dans les puits, systèmes de filtration, et processus industriels où la séparation des solides des liquides ou des gaz est requise.
Principales caractéristiques des écrans Johnson
- Fils en forme de V: Les fils en forme de coin créent une ouverture continue qui permet une filtration efficace et empêche le colmatage.
- Haute résistance: La construction soudée des écrans Johnson offre une intégrité structurelle élevée, ce qui les rend adaptés à une utilisation dans des environnements à haute pression.
- Résistance à la corrosion: Les écrans Johnson sont généralement fabriqués en acier inoxydable ou en d'autres matériaux résistants à la corrosion., assurant une longue durée de vie même dans des environnements difficiles.
- Personnalisable: Les écrans Johnson peuvent être personnalisés en termes de taille d'emplacement, diamètre, longueur, et du matériel pour répondre aux besoins spécifiques des différentes applications.
Types d'écrans Johnson
Les écrans Johnson se présentent sous diverses formes, y compris Tuyaux, tubes, et cylindres. Chaque type a ses propres applications spécifiques et considérations de conception.
1. Tuyau de fil de cale d'écran de Johnson
Tuyaux en fil métallique sont des écrans cylindriques fabriqués à partir de fils en forme de coin soudés à des tiges de support. Ces tuyaux sont couramment utilisés dans les puits d'eau, puits de pétrole et de gaz, et systèmes de filtration industriels.
| Fonctionnalité | Description |
|---|---|
| Matériel | Généralement fabriqué en acier inoxydable (304, 316) ou d'autres alliages résistant à la corrosion. |
| Taille de l'emplacement | Personnalisable pour permettre la filtration de différentes tailles de particules. |
| Diamètre | Disponible en différents diamètres pour s'adapter à différentes tailles de puits ou de systèmes de filtration. |
| Longueur | Peut être fabriqué en longueurs personnalisées pour répondre aux besoins spécifiques de l'application. |
| Raccords d'extrémité | Disponible avec filetage, Bride, ou extrémités simples pour une installation facile. |
2. Tube de fil de cale d'écran Johnson
Tubes en fil de cale sont similaires aux tuyaux mais sont généralement utilisés dans des applications à plus petite échelle telles que les usines de traitement de l'eau, transformation des aliments, et systèmes de filtration industriels. Ils sont conçus pour filtrer les particules fines tout en permettant des débits élevés.
| Fonctionnalité | Description |
|---|---|
| Matériel | Acier inoxydable ou autres alliages résistant à la corrosion. |
| Taille de l'emplacement | Personnalisable pour filtrer les particules fines. |
| Diamètre | Disponible dans des diamètres plus petits que les tuyaux en fil métallique. |
| Longueur | Peut être fabriqué dans des longueurs personnalisées. |
| Applications | Traitement de l'eau, transformation des aliments, et filtration industrielle. |

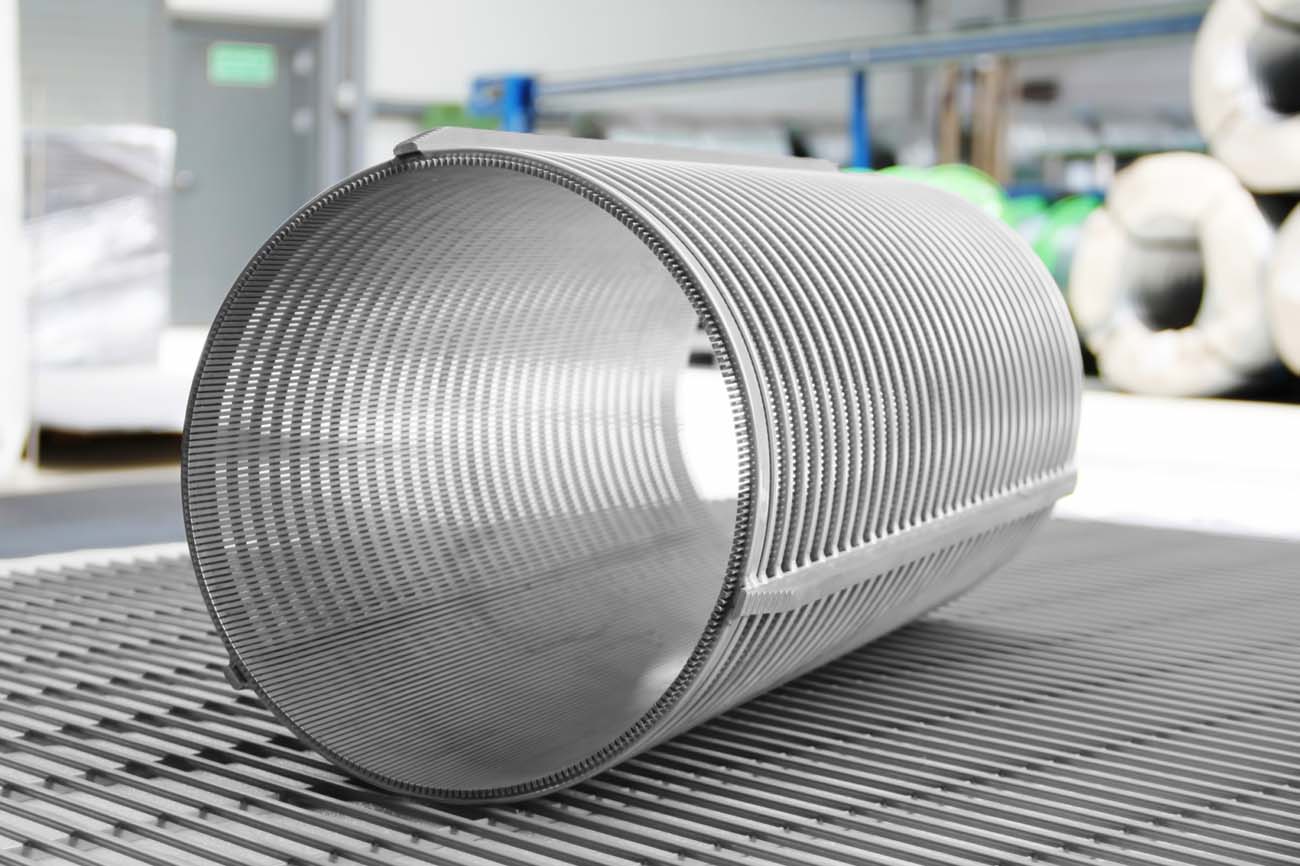

3. Cylindre de fil de cale d'écran Johnson
Cylindres de fil de cale sont des tamis cylindriques plus grands utilisés dans les applications lourdes telles que l'exploitation minière, production de pétrole et de gaz, et systèmes de filtration d'eau à grande échelle. Ces cylindres sont conçus pour résister à des pressions élevées et à de grands volumes de fluide.
| Fonctionnalité | Description |
|---|---|
| Matériel | Acier inoxydable ou autres alliages résistant à la corrosion. |
| Taille de l'emplacement | Personnalisable pour différents besoins de filtration. |
| Diamètre | Disponible en diamètres plus grands pour les applications à haut débit. |
| Longueur | Peut être fabriqué dans des longueurs personnalisées. |
| Applications | Exploitation minière, production de pétrole et de gaz, filtration de l'eau à grande échelle. |
Pourquoi choisir la technologie Johnson Screen Wedge Wire?
La technologie du fil compensé offre plusieurs avantages par rapport aux méthodes de filtration traditionnelles. Vous trouverez ci-dessous quelques-uns des principaux avantages de l'utilisation de tuyaux métalliques à cale à tamis Johnson., tubes, et cylindres.
Avantages de la technologie Wedge Wire
| Fonctionnalité | Avantage |
|---|---|
| Haute efficacité de filtration | L'ouverture continue de la fente permet une filtration efficace et évite le colmatage. |
| Durabilité | Les écrans à fils compensés sont très durables et peuvent résister à des pressions élevées et à des environnements difficiles. |
| Résistance à la corrosion | Fabriqué en acier inoxydable ou en d'autres matériaux résistant à la corrosion, les écrans en fil de cale ont une longue durée de vie. |
| Personnalisable | Les écrans à fils compensés peuvent être personnalisés en termes de taille de fente, diamètre, longueur, et du matériel pour répondre aux besoins spécifiques des applications. |
| Faible entretien | La conception des grilles grillagées réduit le besoin de nettoyage et d'entretien fréquents. |
Matériaux utilisés dans les écrans Johnson
Les tamis Johnson sont généralement fabriqués en acier inoxydable de haute qualité ou en d'autres alliages résistant à la corrosion.. Les matériaux les plus couramment utilisés sont 304 acier inoxydable et 316 acier inoxydable.
| Matériel | Résistance à la corrosion | Force | Idéal pour |
|---|---|---|---|
| 304 Inox | Bien | Haut | Puits d'eau générale, filtration industrielle. |
| 316 Inox | Excellent | Très élevé | Puits de pétrole et de gaz, environnements corrosifs. |
304 contre. 316 Inox
-
304 Inox: C'est le matériau le plus couramment utilisé pour les écrans Johnson.. Il offre une bonne résistance à la corrosion et une bonne solidité, ce qui le rend adapté aux puits d'eau généraux et aux systèmes de filtration industriels.
-
316 Inox: Cette nuance offre une résistance supérieure à la corrosion, en particulier dans les environnements où l'écran sera exposé à l'eau salée, produits chimiques, ou d'autres substances corrosives. Il est couramment utilisé dans les puits de pétrole et de gaz ainsi que dans les environnements hautement corrosifs..
Applications des tuyaux métalliques à cale d'écran Johnson, Tubes, et cylindres
Les écrans Johnson sont utilisés dans un large éventail d'industries et d'applications en raison de leur polyvalence et de leur durabilité.. Vous trouverez ci-dessous quelques-unes des utilisations les plus courantes des tuyaux en fil de cale à tamis Johnson., tubes, et cylindres.
1. Puits d'eau
Les tamis Johnson sont couramment utilisés dans les puits d'eau pour filtrer le sable, gravier, et autres particules provenant des eaux souterraines. L'ouverture continue de la grille grillagée permet un débit d'eau maximal tout en évitant le colmatage..
2. Puits de pétrole et de gaz
Dans l'industrie pétrolière et gazière, Les tamis Johnson sont utilisés pour filtrer le sable et autres débris du puits de forage, prévenir les dommages à l’équipement et assurer un flux constant de pétrole ou de gaz.
3. Systèmes de filtration industrielle
Les tamis Johnson sont également utilisés dans les systèmes de filtration industriels pour filtrer les contaminants des liquides tels que l'eau., produits chimiques, et les huiles. Ces écrans sont conçus pour résister à des pressions et des températures élevées, ce qui les rend idéaux pour une utilisation dans des environnements industriels difficiles.
4. Exploitation minière
Dans l'industrie minière, Les tamis Johnson sont utilisés pour filtrer les particules du lisier et d'autres fluides. La construction durable des écrans en fil de cale les rend adaptés à une utilisation dans des environnements à haute pression.
5. Transformation des aliments et des boissons
Les tamis Johnson sont utilisés dans l'industrie agroalimentaire pour filtrer les solides des liquides tels que les jus., huiles, et autres produits alimentaires. La construction en acier inoxydable des écrans garantit qu'ils répondent aux normes de sécurité alimentaire.
Considérations de conception pour les tuyaux métalliques à cale à tamis Johnson, Tubes, et cylindres
La conception d'un écran Johnson est essentielle à ses performances et à sa longévité. Vous trouverez ci-dessous quelques considérations de conception clés à garder à l'esprit lors de la sélection d'un tuyau métallique à coin grillagé Johnson., tube, ou cylindre.
1. Taille de l'emplacement
La taille de la fente du tamis métallique en coin détermine la taille des particules qui seront filtrées. Il est important de choisir une taille de fente suffisamment petite pour filtrer les particules indésirables mais suffisamment grande pour permettre un débit de fluide adéquat..
| Taille de l'emplacement | Taille des particules filtrées | Idéal pour |
|---|---|---|
| 0.010 pouce | Sable fin | Puits d'eau avec du sable fin ou du limon. |
| 0.020 pouce | Sable moyen | Puits d'eau générale. |
| 0.030 pouce | Sable grossier | Puits avec des particules plus grosses. |
2. Diamètre
Le diamètre du tamis métallique doit être choisi en fonction de la taille du puits ou du système de filtration.. Un tamis trop petit peut ne pas assurer une filtration suffisante, tandis qu'un écran trop grand peut restreindre le débit de fluide.
| Diamètre de l'écran | Idéal pour |
|---|---|
| 4 pouces | Puits peu profonds, applications à faible débit. |
| 6 pouces | Puits d'eau générale, débits modérés. |
| 8 pouces | Puits profonds, applications à haut débit. |
3. Qualité matérielle
Comme mentionné précédemment, Les écrans Johnson sont disponibles dans différentes qualités d'acier inoxydable, chacun avec son propre niveau de résistance à la corrosion et de solidité. Le choix de la qualité du matériau doit être basé sur les conditions environnementales et le type de fluide filtré..
4. Longueur
La longueur du tamis métallique en coin doit être choisie en fonction de la profondeur du puits ou du volume de fluide à filtrer.. Les tamis plus longs sont généralement utilisés dans les puits plus profonds ou dans les applications où un débit plus élevé est requis.
5. Raccords d'extrémité
Les raccords d'extrémité du grillage en coin doivent être choisis en fonction des exigences spécifiques de l'application.. Les raccords d'extrémité courants comprennent des extrémités filetées, extrémités à bride, et extrémités simples.
Entretien et entretien des tuyaux métalliques à cale d'écran Johnson, Tubes, et cylindres
Alors que les écrans Johnson sont connus pour leur durabilité et leurs faibles besoins d'entretien, des soins réguliers sont toujours importants pour garantir des performances optimales. Vous trouverez ci-dessous quelques conseils pour entretenir votre écran en fil de cale:
- Nettoyage régulier: Nettoyez périodiquement l'écran pour éliminer toute accumulation de sable, gravier, ou d'autres débris.
- Inspecter les dommages: Inspectez régulièrement l'écran pour déceler tout signe de dommage, comme des fissures ou de la corrosion.
- Remplacer si nécessaire: Si l'écran est endommagé ou usé, il doit être remplacé pour garantir des performances continues.
FAQ
1. Quelle est la durée de vie d'un tuyau métallique à coin grillagé Johnson?
La durée de vie d'un tube métallique à coin de tamis Johnson peut varier en fonction des conditions environnementales et de la qualité du tamis.. Cependant, la plupart des écrans Johnson peuvent durer 20 années ou plus avec un entretien approprié.
2. Les écrans Johnson peuvent-ils être utilisés dans des environnements corrosifs?
Oui, Les écrans Johnson sont très résistants à la corrosion et peuvent être utilisés dans des environnements où l'écran sera exposé à l'eau., produits chimiques, ou d'autres substances corrosives.
3. Comment choisir la bonne taille d'emplacement pour mon écran à fil compensé?
La taille de la fente du tamis métallique en coin doit être choisie en fonction de la taille des particules qui doivent être filtrées.. Il est important de choisir une taille de fente suffisamment petite pour filtrer les particules indésirables mais suffisamment grande pour permettre un débit de fluide adéquat..
4. Quelle est la différence entre les tuyaux en fil de coin et les tubes en fil de coin?
Les tuyaux en fil métallique compensé sont généralement utilisés dans des applications à plus grande échelle telles que les puits d'eau et les puits de pétrole et de gaz., tandis que les tubes en fil métallique sont utilisés dans des applications à plus petite échelle telles que le traitement de l'eau et la transformation des aliments..
5. À quelle fréquence dois-je nettoyer mon tuyau métallique à cale de tamis Johnson?
La fréquence de nettoyage dépend des conditions du puits ou du système de filtration et de la quantité de débris qui s'accumulent.. En général, c'est une bonne idée de nettoyer l'écran au moins une fois par an pour garantir des performances optimales.
Conclusion
Tuyaux en fil de cale pour écran Johnson, tubes, et les cylindres sont des composants essentiels dans un large éventail d'industries, des puits d'eau à la production de pétrole et de gaz. Leur durabilité, résistance à la corrosion, et leur efficacité de filtration élevée en font le choix idéal pour les systèmes de filtration dans des environnements difficiles. En sélectionnant le bon écran pour votre projet et en l'entretenant correctement, vous pouvez garantir des performances et une longévité optimales.
